企业动态

以客户为中心 以技术为核心

桥梁模板焊接新方案,英莱激光视觉焊缝跟踪系统,助力企业实现柔性化焊接!

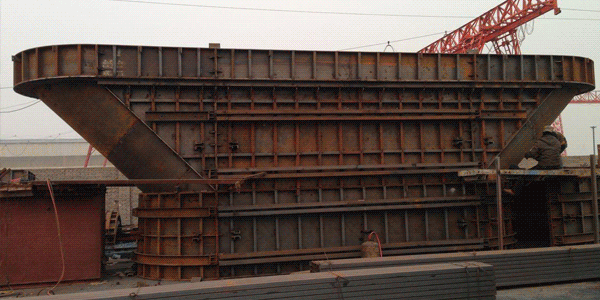

伴随我国城市化高速发展,桥梁已成为我们现代生活中不可缺少的功能性的结构物,本周案例的主角——桥梁模板,就是应用在桥梁项目建设中的钢模板。诸如:公路桥、高架桥、立交桥等。



Intelligent Laser
自动化生产为企业赋能

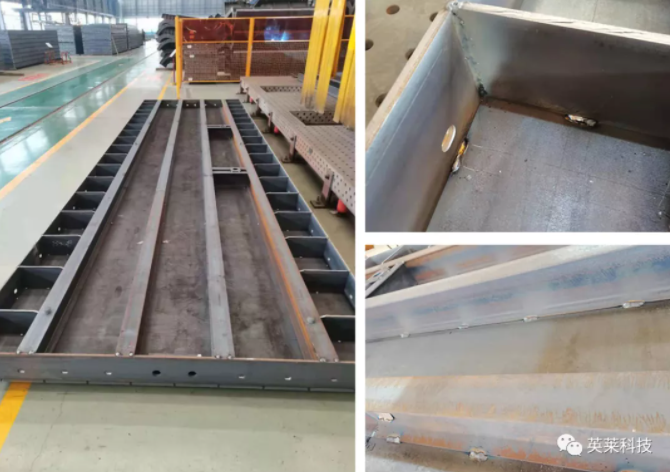

桥梁模板分为公路桥梁模板和铁路桥梁模板。根据不同的条件,桥梁模板又可分为单双室箱梁(大箱梁、小箱梁)、禾型墩柱、墩柱模板、墩台、盖梁、T型桥梁模板。





桥梁模板多由钢板组对焊接而成,由于生产批量大,焊缝多,制造企业多采用机器人焊接,相较于人工焊接:



● 机器人生产效率更高

● 焊缝外观一致性更好



然而焊接机器人“示教再现”的工作模式,对工件的来料、组对、摆放、装卡都有极高的要求,且在工件焊接过程中,不可避免的会发生受热形变,造成焊接成品率大打折扣,甚至需要配合繁琐的人工补焊,产品外观一致性差,同时增加了企业生产成本。



Intelligent Laser
英莱焊缝跟踪系统

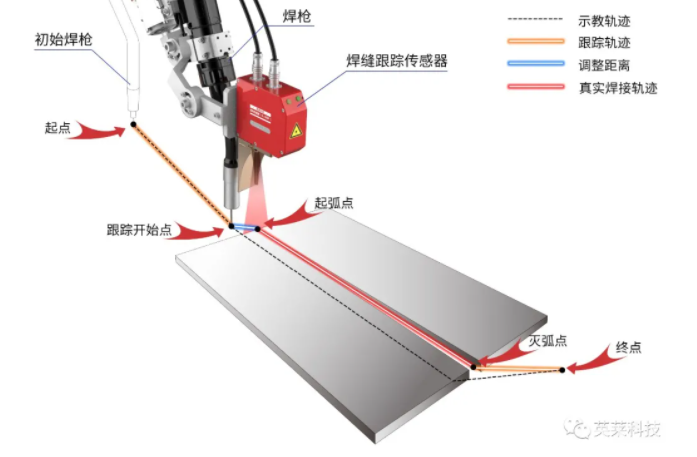

英莱激光视觉焊缝跟踪系统,类似工业机器人的双眼,通过激光传感器实时采集焊缝信息,系统可引导机器人补偿实际焊缝与示教轨迹的偏差,让机器人实现精准焊接。


(激光传感器引导机器人补偿焊缝位置偏差)



—— 我们致力于助您 ——



● 解决焊接中由于加工、组对、摆放、工装精度问题造成的焊偏、焊漏等缺陷问题;

● 机器人与传感器只需示教标定一次,同一种工件无需重复示教,实现连续生产;

● 降低生产过程种复杂工装的设计及使用成本,提高生产效率。



(应用效果)







工业机器人的“火眼金睛”——

英莱科技-激光视觉焊缝跟踪系统

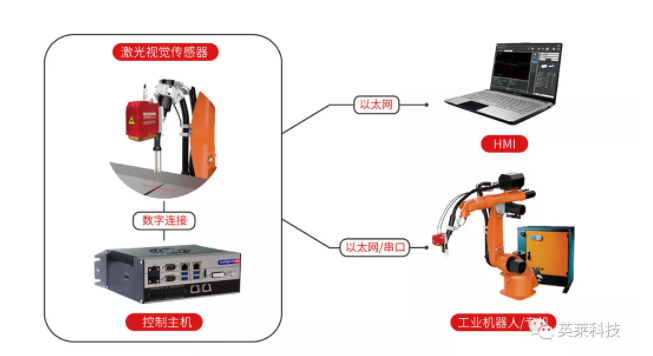

英莱激光视觉焊缝跟踪系统,可配套多种机器人即插即用,位于焊枪前端的传感器可主动采集焊缝信息,控制主机负责焊缝信息的实时处理,并与工业机器人或焊接专机保持实时通讯,实现焊缝特征点寻位纠偏、焊缝实时跟踪的功能,根据实际情况矫正焊接轨迹,灵敏高效。



英莱激光视觉焊缝跟踪系统拥有50余项行业专利,外观小巧、检测精度高、反应速度快、技术服务完善,致力于为您创造价值!







本期,小编为您带来激光视觉焊缝跟踪系统,在桥梁模板焊接中的应用。



应用案例



● 工件类型:工程机械-桥梁模板
● 工件材质:碳钢
● 焊缝种类:角焊缝、搭接焊缝
● 应用产品型号:IL-HSP系列
 配套设备FANUC机器人
● 焊接工艺MAG





● 客户痛点
工件个体较大,结构复杂,焊缝较多,来料、组对、摆放及工装皆存在误差,工件焊接过程中易出现热形变,机器人不能准确识别焊缝位置变化,造成焊偏焊漏的情况,影响生产效率。
● 实施方案
FANUC机器人安装焊缝跟踪系统,应用激光寻位纠偏功能,引导机器人自动补偿实际焊缝位置与示教轨迹的偏差,提高焊接精度,保证焊接质量。
● 应用效果
产品有效提高了焊接精度,减少了人为因素对焊接的影响,助力企业高效生产!
