技术 | 一篇正经的焊接接头小百科,建议收藏!

接头

是焊工必须要知道的焊接工艺基础,对于很多朋友来说,由于焊接技术的多样性,导致里面很多焊接形式都存在一定的困惑。今天,英莱小编和您分享焊接接头的一些常识。



1

焊接接头形式与坡口选用

* 焊接接头的型式:接头主要有对接、角接、T形接和搭接等4种。



1.1 对接接头

两焊件端面相对平行的接头,称为对接接头。是焊接结构中采用较多的一种型式。根据坡口形式的不同,可分为I形、V形、X形、U形和双U形等。





1.2 角接接头

两焊件端面间构成30°-135°夹角的接头,称为角接接头。根据坡口型式的不同,分为不开坡口、单边V形、V形及K形等4种型式。





1.3 T形接头

一焊件端面与另一焊件表面构成复角或近似直角的接头,称为T形接头。其应用范围仅次于对接接头。根据坡口形式不同,分为I形坡口、单边V形、K形和双U形等4种。

(以T形接头连接焊缝时,板厚小于3mm可不开放口。3个焊件装配成“十”字形接头,叫十字接头。实际上是两T形接头的组合。)



1.4 搭接接头

两焊件部分重叠构成的接头,叫搭接接头。根据结构形式和对强度要求不同,分为不开坡口、圆孔内塞焊和长孔内角焊等3种。

图(a)为不开坡口的搭接接头,用于厚度12mm以下的焊件,有时可采用双面焊接。这类接头承载能力低,用于不重要结构,遇到重叠面积较大时,为保证焊接强度,可分别选用图(b)、(c)两种形式。





2

坡口的定义及作用

* 根据设计或工艺要求,在焊件的待焊部位加工成一定几何形状和尺寸的沟槽,叫坡口。



作用是:

(1)使热源(电弧或火焰)能到达焊缝根部,保证根部焊透。

(2)便于操作和清理焊渣。

(3)调整焊缝成型系数,获得较好的焊缝成型。

(4)调节基本金属与填充金属的比例。





3

选择坡口的原则

* 为获得高质量的焊接接头,应选择适当的坡口型式。坡口的选择,主要取决于母材厚度、焊接方法和工艺要求。选择时,应注意以下问题:



(1)尽量减少填充金属量。

(2)坡口形状容易加工。

(3)便于焊工操作和清渣.

(4)焊后应力和变形尽可能小。





4

焊接接头的设计工艺

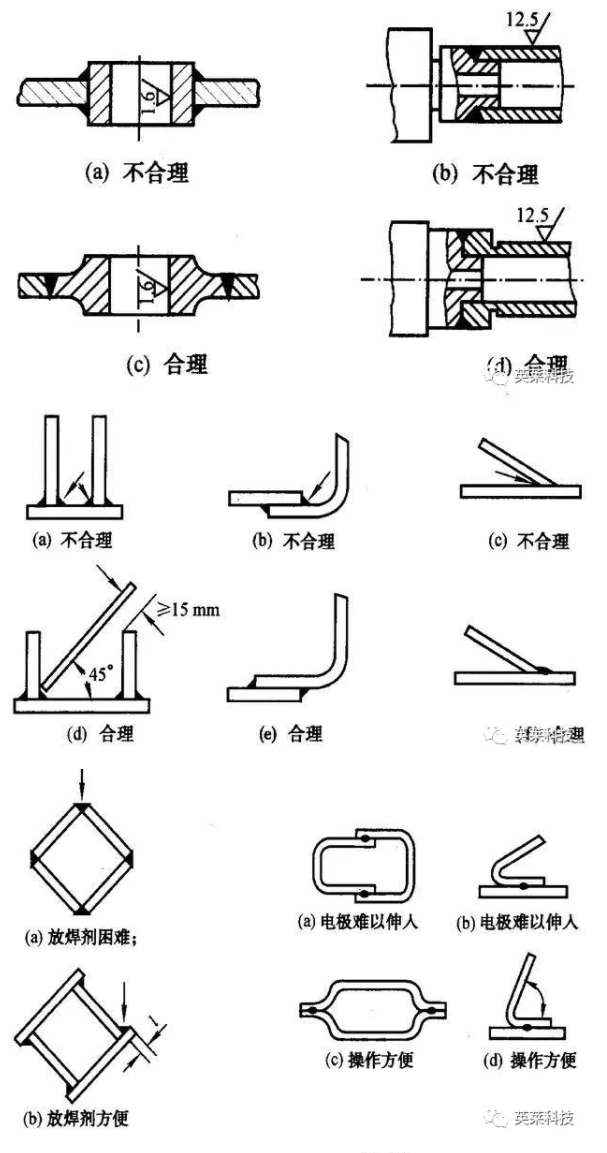

2.1焊缝布置的一般原则:

避开应力最大处;

焊缝远离加工面;

对称布置变形小;

焊缝布置求分散;

便于操作想周到;

尽量平焊效率高。







5

坡口设计原则

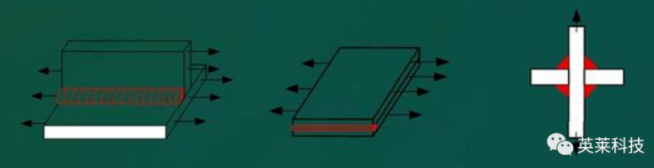

*在设计焊缝尺寸大小及其接头形式时,首先要确定是工作焊缝还是联系焊缝。



工作焊缝:

与被连接的元件是串联的,它承担着传递全部载荷的作用,一旦断裂,结构就会失效,其应力称为工作应力。





联系焊缝:

焊缝与被连接件是并联的,它传递很小的载荷,主要起元件之间的相互联系的作用,焊缝一旦断裂,结构不会立即失效,其应力称为联系应力。





工作焊缝必须进行焊缝强度计算;

联系焊缝则需考虑经济性而减小、减短焊缝;



好了今天我们就分享到这里

期待各位看官早日成为焊接达人!



——  END ——
