案例 | 英莱激光视觉焊缝跟踪系统,助力工程机械自动化、柔性化焊接!


工程机械制造业是推动经济社会发展的重要一环,无论是从国家战略角度,还是市场经济角度,加快工程机械制造企业发展都是重要的战略目标。



现阶段,对大型自动化焊接设备的研究更加深化和具体,使得大量的自动化焊接设备在大中小型焊接结构生产中得到应用,比如:集装箱外壳组装焊接中心、箱型梁焊接生产线、工程机械设备焊接组装中心等。



工程机械制造业对焊接质量有极高的要求,随着自动化设备逐渐加入到工程机械生产制造当中,如何做到自动化设备实现大批量、多品种工件的高质量柔性化焊接,成为了诸多制造企业的核心需求。



焊缝跟踪是保证焊接质量的关键,它是实现焊接过程自动化的重要因素。



在自动化生产焊接过程中,由于焊接机器人多采用示教再现的工作模式,要求工件和卡具高,针对一般加工有偏差的工件,多会发生焊接不良、产品报废的情况。而通过基于工业视觉的焊缝跟踪技术对焊接点位、轨迹进行实时定位和矫正,可以有效改善上述问题。由于焊接工作环境恶劣,包括烟尘、弧光、金属飞溅等,采用强穿透性的激光视觉是目前较好的解决方案。这种方案同时还满足一套设备对应多种工件的柔性化设计,相对节省了传统应用中复杂工装只对应一种工件的设计使用成本。



本期,小编和您分享英莱激光视觉焊缝跟踪系统在工程机械焊接中的应用。







为工业机器人添加一双“慧眼”——

英莱科技-激光视觉焊缝跟踪系统

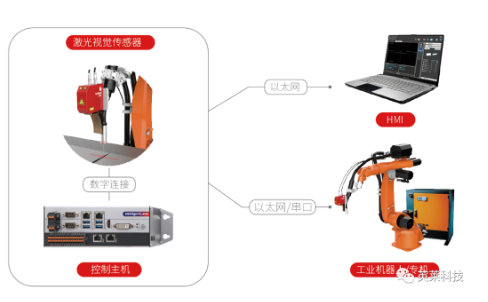

激光视觉焊缝跟踪系统由焊缝跟踪传感器及控制主机组成,传感器负责焊缝信息的主动采集,控制主机负责焊缝信息的实时处理,并与工业机器人或焊接专机保持实时通讯,让工业机器人或焊接专机实现焊缝寻位、焊缝实时跟踪的功能,识别焊缝偏移矫正焊接轨迹,实现真正的智能化焊接。

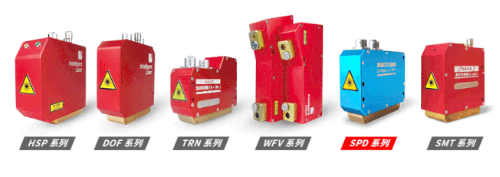

激光视觉焊缝跟踪系统已经推出了6个主营系列,十余款型号的产品,可对应工程机械&车辆、钢结构、换热器&压力容器、管道、汽车、集装箱波纹板、电力、切割等多个行业需求。

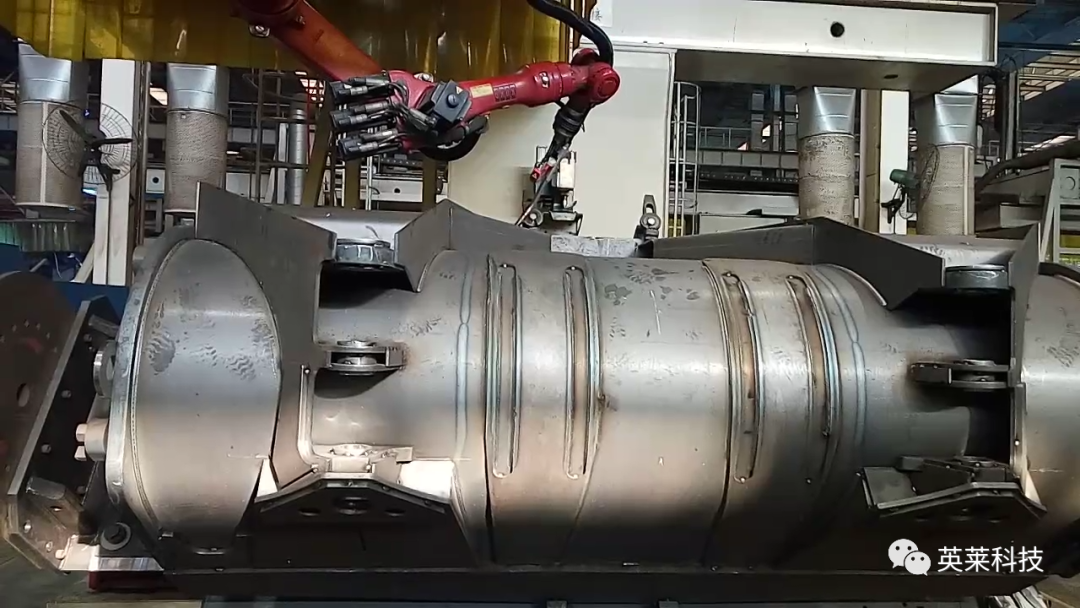

钣金箱体焊接·应用案例



⚪ 案例一

● 工件类型:专用车铲斗

● 工件材质:碳钢

● 焊缝类型:角接、对接、搭接焊缝

● 产品型号:IL-TRN系列

● 焊接工艺:MAG焊

● 配套设备:KUKA机器人

● 应用功能:寻位




案例分析

● 客户痛点:

工件结构复杂,焊缝类型多,干涉较多,整体装卡及下料有偏差,现场设备老化严重,运行中发生异常的概率较高。

● 实施方案:

通过寻位调整传感器的位姿,解决干涉问题;定制特殊焊缝类型JOB,解决异种类型焊缝需求。

● 应用效果:

修正焊接偏差,正确引导、规划焊接路径、完成智能化焊接,现场工件焊接效率及设备稳定性得到了大幅度提高。

-------------------------------------



⚪ 案例二

● 工件类型:发动机防护罩

● 工件材质:碳钢

● 焊缝类型:对接、角接焊缝

● 产品型号:IL-TRN系列

● 焊接工艺:MAG焊

● 配套设备:FANUC机器人

● 应用功能:寻位




案例分析

● 客户痛点:

工件结构复杂,焊缝类型多,干涉较多,整体重复装卡位置有偏差,工件下料精度有偏差。

● 实施方案:

配套激光视觉焊缝跟踪系统,提高焊接精度;定制特殊焊缝类型,解决特殊类型焊缝需求。

● 应用效果:

引导机器人准确定位焊缝路径、完成智能化焊接,现场工件焊接效率及设备稳定性得到了大幅度增加。

-------------------------------------



⚪ 案例三

● 工件类型:专用车车墙板

● 工件材质:碳钢

● 焊缝类型:角焊缝

● 产品型号:IL-DOF系列

● 焊接工艺:MAG焊

● 配套设备:KUKA机器人

● 应用功能:寻位




案例分析

● 客户痛点:

大工件、大批量生产,工装及组对精度差,导致焊接接头的一致性难以保证;同时,电弧焊的高热量输入,易引起钢板过热产生应力和变形,影响焊接质量。

● 实施方案:

为客户现场KUKA机器人加配激光视觉跟踪系统,应用焊缝寻位的功能,检测焊缝位置变化,引导机器人修正示教偏差,提高焊接质量。

● 应用效果:

有效减少了制造过程中人为因素的影响,减少了工人的劳动强度,提高了焊接生产效率,使焊接质量显著提高。

-------------------------------------



随着智能制造的兴起,英莱科技激光视觉焊缝跟踪系统已应用到越来越多的焊接领域,并得到行业的广泛认可,未来,英莱科技将继续以提供自主研发、可靠产品为核心;以为用户创造价值为目标;致力于中国智能装备业发展!
